الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO |
| Model Number: | BLG109B |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية التصدير القياسية |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 300 مجموعات شهريا |
| Model: | BLG109B | Capacity: | 2.2-4.8m³/min |
|---|---|---|---|
| ضغط العادم: | 40-100 كيلو باسكال | يكتب: | التشحيم الذاتي II |
| لون: | أبيض | المواد الرئيسية: | الحديد الزهر |
| قوة المحرك: | 4-11 كيلو واط | السرعة الرئيسية: | 2000-3300 دورة في الدقيقة |
| بورت دياد.: | DN65 | وزن: | 800 كجم |
| Size: | W1700mm* D1100mm* H1400mm |
حول منفاخ المسمار
منفاخ المسمار بتردد متغير ذو مغناطيس دائم BLG هو نظام هواء مضغوط متقدم مصمم لكفاءة الطاقة والتحكم الدقيق في التطبيقات الصناعية. يجمع هذا المنفاخ بين أحدث تقنيات المحركات والمحركات مع ضغط لولبي قوي، مما يجعله مثاليًا للصناعات
التي تعطي الأولوية لتوفير الطاقة والمرونة التشغيلية والموثوقية. يعالج تصميمه الاحتياجات الحديثة للاستدامة والأداء الفعال من حيث التكلفة في البيئات الديناميكية.
| تشحيم ذاتيⅡ | نطاق الضغط | 40-100 كيلو باسكال | نطاق تدفق الهواء | 1.4-172 متر مكعب/دقيقة | نطاق الطاقة | 4-280 كيلو واط |
| رقم. | الموديل | القطر |
ضغط العادم (كيلو باسكال) |
تدفق الهواء (متر مكعب/دقيقة) |
قدرة المحرك (كيلو واط) |
سرعة الجسم الرئيسي (دورة في الدقيقة) |
| 1 | BLG109A | DN65 | 40-100 | 1.4-2.9 | 4-7.5 | 2000-3000 |
| 2 | BLG109B | 2.2-4.8 | 4-11 | |||
| 3 | BLG127B | DN100 | 3.9-8.7 | 5.5-18.5 | ||
| 4 | BLG140B | 6.4-12.3 | 7.5-22 | |||
| 5 | BLG160A | DN150 | 7.1-15.1 | 7.5-30 | ||
| 6 | BLG160B | 10-20 | 11-37 | |||
| 7 | BLG172B | 11.5-25 | 15-45 | |||
| 8 | BLG202A | DN200 | 17.5-31.7 | 18.5-55 | ||
| 9 | BLG202B | 22.8-41 | 22-75 | |||
| 10 | BLG240A | DN250 | 27.4-47.7 | 30-90 | 1800-3000 | |
| 11 | BLG240B | 34.5-60 | 37-110 | |||
| 12 | BLG275A | DN300 | 40.7-75.5 | 37-132 | ||
| 13 | BLG275B | 47.4-90 | 45-160 | |||
| 14 | BLG315A | DN350 | 67.6-116.7 | 75-185 | ||
| 15 | BLG315B | 76.4-132 | 75-220 | |||
| 16 | BLG343A | DN350 | 73-136 | 75-200 | ||
| 17 | BLG343B | DN450 | 94-172 | 90-280 |
التركيب

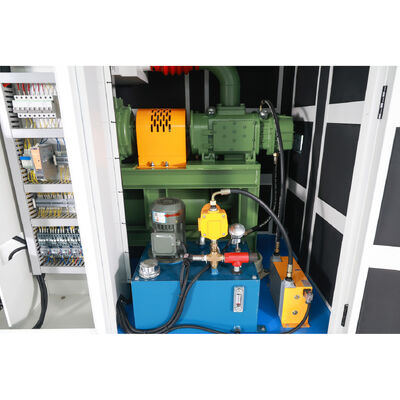

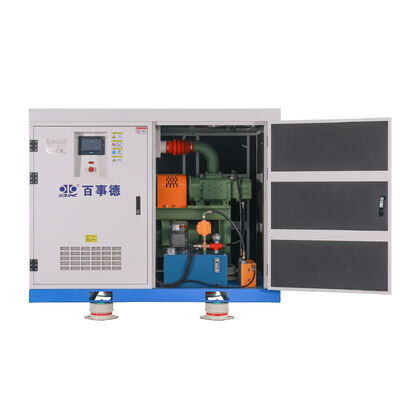

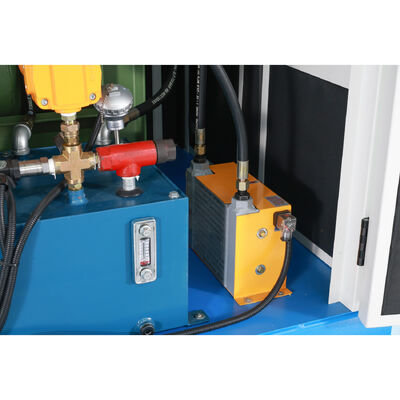

يتكون منفاخ المسمار من غلاف المنفاخ، والجسم الرئيسي للمنفاخ، والمحرك، وفلتر الهواء، والكاتم، وخزان مضخة الزيت وفلتر الزيت.
باعتباره المكون الأساسي لمنفاخ المسمار، فإن هيكل الجسم الرئيسي للمنفاخ يحدد بشكل مباشر أداء المنفاخ. يتكون الجسم الرئيسي من الغلاف، ودوارات المسمار، وعلبة التروس، والمحامل، وأختام العمود، إلخ.
مبدأ العمل
مبدأ تشغيل منفاخ المسمار هو أن الدوارات الأنثوية والذكرية المتوازية تتشابك مع بعضها البعض في أسطوانة على شكل "∞" لتشكيل حجم عمل. من خلال الترس المتزامن، يدور الدوار بسرعة عالية في الاتجاه المعاكس، ويتغير حجم العمل بشكل دوري كما هو الحال في
يدور الدوار، مما يحقق ضغط الهواء أثناء نقل الهواء. يمكن تقسيم دورة عمل منفاخ المسمار إلى ثلاث عمليات: الشفط والضغط والعادم. عملية الدورة كالتالي:
1. عملية الشفط
الصورة ①: يدخل الهواء إلى الحجم بين أسنان الدوار من خلال منفذ الشفط. مع دوران الدوار، يتوسع الحجم بين الأسنان باستمرار.
الصورة ②: عندما يصل الحجم بين الأسنان إلى الحد الأقصى، يتم فصل الحجم بين الأسنان عن منفذ الشفط وتنتهي عملية الشفط.
2. عملية الضغط
الصورة ③: أثناء الضغط
3. عملية العادم
الصورة ④: بعد توصيل الحجم بين الأسنان بمنفذ العادم، تبدأ عملية العادم. أثناء دوران الدوار، يتناقص الحجم بين الأسنان باستمرار، مما يرسل الهواء المضغوط إلى أنبوب العادم. تستمر هذه العملية حتى يصل الحجم إلى البيانات المصممة.
الخصائص الرئيسية
1، تم تصميم الدوارات الذكرية والأنثوية لمنفاخ المسمار الخالي من الزيت بدقة. بالمقارنة مع منفاخ الجذور، يمكنه تحقيق ضغط داخلي في التجويف، مع كفاءة أعلى وأداء توفير للطاقة أعلى بنسبة 20٪ في ظل نفس ظروف استهلاك الطاقة.
2، تدفق هواء مستقر، وتقلب أقل في تدفق الهواء عند تغير الضغط.
3، ينطبق على ضغط أعلى، ضوضاء منخفضة.
4، متوفر مع جهاز تحكم عن بعد ذكي PLC وطرق اتصال مختلفة، مريحة لإدارة التشغيل.
التطبيقات
معالجة مياه الصرف الصحي: متطلبات التهوية المتغيرة في العمليات البيولوجية.
العمليات الصناعية: النقل الهوائي أو التخمير أو التصنيع الذي يتطلب تدفق هواء ثابتًا.
أنظمة التدفئة والتهوية وتكييف الهواء: التعامل الفعال مع الهواء في المرافق الكبيرة.
المواصفات التي يجب مراعاتها
1، سعة تدفق الهواء (متر مكعب/دقيقة أو CFM)
2، نطاق الضغط (بار أو رطل لكل بوصة مربعة)
3، تصنيف طاقة المحرك (كيلو واط) وفئة الكفاءة (مثل IE5)
4، مستويات الضوضاء (ديسيبل) وطريقة التبريد (تبريد بالهواء/الماء).
