الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | YU-EG100 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات |
| القدرة على العرض: | 20 مجموعة لكلّ شهر |
| سعة: | 4.29-9.81 م3/دقيقة | تصريف الضغط التفاضلي: | 10-70KPA |
|---|---|---|---|
| حجم التجويف: | DN100(4”) | نوع التبريد: | ماء |
| نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | نقل الغاز الحيوي والغازات العادمة والوسائط المتفجرة |
| سرعة: | 1000-1600 دورة في الدقيقة | قوة رمح: | 1.78-13.68 كيلو واط |
| قوة المحرك: | 4-7.5/11-15 كيلو واط | مسامير الأساس: | 4-M12*220 |
| وزن: | 255 كجم | ||
| إبراز: | منفاخ غاز النفايات,منفاخ الغاز الطبيعي |
||

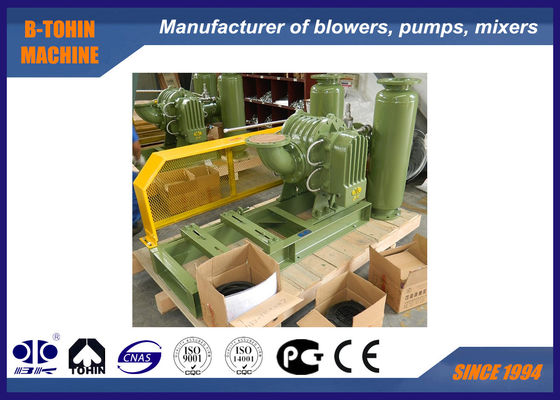

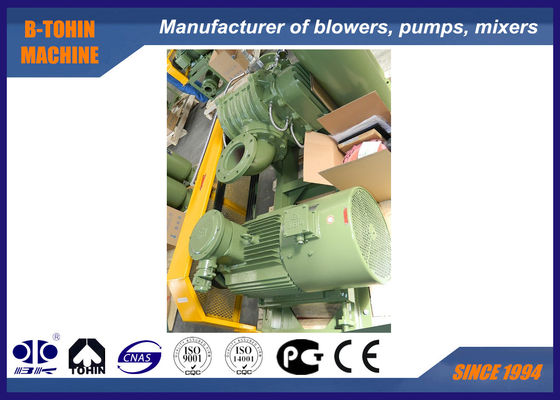

استخدام التآكل منفاخ الغاز الحيوي ، منفاخ جذور الغاز القلوي والحمضي
الميزات
1. هيكل مدمج ، مدخل ومخرج بنفس البناء ، أنواع مختلفة من نوع التثبيت
2. هيكل متكامل للمكره والعمود ، أكثر استقرارًا في التشغيل
3. هيكل تبريد المياه الذي يمكن أن يحسن حالة عمل المحمل وتجنب ارتفاع درجة الحرارة.
4. رش طلاء خاص (PTFE) مع مقاومة جيدة للتآكل والالتصاق بالمكره والأجزاء التي تلامس التدفق.
5. تم تصميم المنفاخ لتطبيق الوسائط الخاصة للأحماض والقلويات والغازات المسببة للتآكل الأخرى.
تحديد
|
نموذج |
YU-EG100 |
|
سعة الهواء |
4.29-9.81m3/ دقيقة |
|
ضغط التفاضل التفريغ |
10-70KPA |
|
سرعة الدوران |
1000-1600 دورة في الدقيقة |
|
حجم مياه التبريد |
10 لتر / دقيقة |
|
نوع المحرك |
4-7.5 / 11-15KW 380/400/415 / 440V ، 3 مراحل ، 50 / 60HZ ، محرك من النوع المقاوم للانفجار |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB لخيارك |
|
نوع التثبيت |
قياسي: نوع عمودي |
|
الوزن الصافي للمنفاخ بدون محرك |
255 كجم |
|
حجم التعبئة تقريبًا. |
1.45 * 1.0 * 1.35 م (الطول * العرض * الارتفاع) |
ورقة المعلمة
| نموذج |
المنفذ ديا (مم) |
سعة المدخل (م 3 / دقيقة) و قدرة العمود (كيلو واط) تحت ضغط مختلف |
تبريد ماء |
||||||||
| سرعة دورة في الدقيقة |
0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
| 1000 مم H2O | 2000 مم H2O | 3000 مم H2O | 4000 مم H2O | ||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | ||||||||
| م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
| YU-EG 5006 |
100 (4 ") | 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | 10 |
| 1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | |||
| 1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | |||
| 1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | |||
| 1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | |||
| 1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | |||
| نموذج |
المنفذ ديا (مم) |
سعة المدخل (م 3 / دقيقة) و قدرة العمود (كيلو واط) تحت ضغط مختلف |
تبريد ماء |
||||||||
| سرعة دورة في الدقيقة |
0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
| 5000 مم H2O | 6000 مم H2O | 7000 مم H2O | 8000 مم H2O | ||||||||
| 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||||
| م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
| YU-EG 100 |
100 (4 ") | 1000 | 4.50 | 6.39 | 4.29 | 7.58 | 10 | ||||
| 1150 | 5.52 | 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | |||||
| 1250 | 6.19 | 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | |||||
| 1350 | 6.87 | 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | |||||
| 1500 | 7.88 | 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | |||||
| 1600 | 8.56 | 10.22 | 8.35 | 12.13 | 8.14 | 13.68 | |||||
هيكل الجسم الرئيسي للمنفاخ
رسم تجميعي لحزمة المنفاخ
الإمداد القياسي للنطاق
1. منفاخ العمود
2. صمام تخفيف ضغط الفراغ
3. صمام فحص
4. كاتم صوت المدخل (مع مرشح)
5. كاتم صوت التفريغ
6. قاعدة عامة (مع غطاء حزام)
7. وصلة مرنة مطاطية ووسادة صدمات
8. بكرة
9. مقياس الضغط
10. حزام
11. مسامير وصواميل وأجزاء توصيل أخرى
12. محرك
