مكان المنشأ: | الصين |
اسم العلامة التجارية: | BK |
إصدار الشهادات: | ISO9001/ISO14001 |
رقم الموديل: | YU-EG100A |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
وقت التسليم: | 15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات |
القدرة على العرض: | 20 مجموعة لكلّ شهر |
سعة: | 6.72-15.73 م 3 / دقيقة | تفريغ الضغط التفاضلي: | 10-80KPA |
---|---|---|---|
حجم تجويف: | DN100 (4 بوصة) | نوع التبريد: | ماء |
نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | الغاز الحيوي والغاز العادم ووسائل النقل المتفجرة |
إبراز: | منفاخ غاز النفايات,منفاخ الغاز الطبيعي |

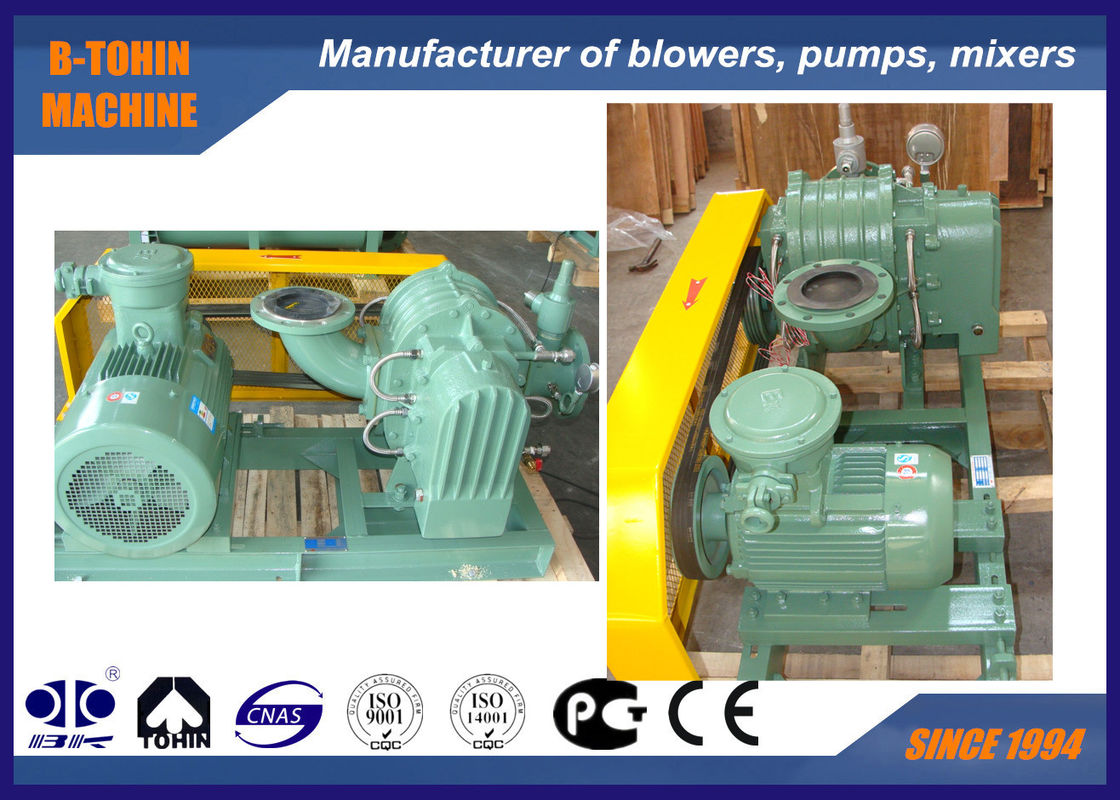

Lobe Biogas Blower ، القلوي والغاز الحيوي يستخدم منفاخ الجذور ، النوع المقاوم للانفجار
الميزات
1. هيكل مدمج ، مدخل ومخرج نفس البناء ، أنواع مختلفة من نوع التثبيت
2. إن دولاب الدفع والعمود مصبوب كجزء كامل للتشغيل السلس.
3. تم إعتماد هيكل تبريد الماء لحماية المحمل من التسخين الزائد.
4. يتم رش جميع أجزاء ممر التدفق بطبقة خاصة (PTFE) ، تتميز بمقاومة التآكل بشكل جيد.
5. تم تصميم المنفاخ لتطبيق وسيط خاص من الأحماض والقلويات والغازات الأخرى المسببة للتآكل.
مواصفات
نموذج |
YU-EG100A |
القدرة الجوية |
6.72-15.73 م3/ دقيقة |
تفريغ الضغط التفاضلي |
10-80KPA |
سرعة الدوران |
850-1400 دورة في الدقيقة |
حجم مياه التبريد |
10 لتر / دقيقة |
نوع المحرك |
4-30 كيلو وات 380/400/415 / 440V ، 3PHASES ، 50 / 60HZ ، محرك من النوع المقاوم للانفجار |
ماركة السيارات |
المعيار: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لاختيارك |
نوع التثبيت |
المعيار: النوع الرأسي |
NW منفاخ بدون محرك |
435 كجم |
حجم التعبئة |
1.9 * 1.2 * 1.35 م (الطول * العرض * الارتفاع) |
ورقة المعلمة
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
1000 مم H2O | 2000 مم H2O | 3000 مم H2O | 4000 مم H2O | ||||||||
0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 100 أ |
100 (4 ") | 850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | 10 |
1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | |||
1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | |||
1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | |||
1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 |
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
5000 مم H2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 100 أ |
100 (4 ") | 850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | 10 | ||
1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | |||
1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | |||
1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | |||
1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 |
هيكل الجسم الرئيسي منفاخ
تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح
2. فراغ ضغط تخفيف صمام
3. فحص الصمام
4. كاتم الصوت مدخل (مع مرشح)
5. تصريف كاتم الصوت
6. القاعدة العامة (مع غطاء الحزام)
7. المطاط المشترك وسادة مرنة وصدمة
8. البكرة
9. مقياس الضغط
10. الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. المحرك
