مكان المنشأ: | الصين |
اسم العلامة التجارية: | BK |
إصدار الشهادات: | ISO9001/ISO14001 |
رقم الموديل: | YU-EG200 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
وقت التسليم: | 15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات |
القدرة على العرض: | 20 مجموعة لكلّ شهر |
سعة: | 20.64-45.47 م 3 / دقيقة | تفريغ الضغط التفاضلي: | 10-70 كيلو باسكال |
---|---|---|---|
حجم تجويف: | DN200 (8 بوصة) | نوع التبريد: | ماء |
نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | الغاز الحيوي والغاز العادم ووسائل النقل المتفجرة |
إبراز: | منفاخ الغاز الطبيعي,الجذور الروتاري منفاخ لوب |

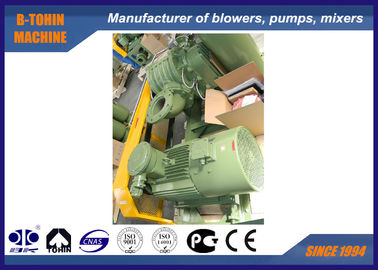

منفاخ الغاز الحيوي الدوار ، منفاخ الغاز والنفايات القابلة للاشتعال ، منفاخ الغاز النوع
معلومات عن YU-EG
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. منذ تأسيسها ، استوردت B-Tohin التكنولوجيا والمعدات المتقدمة ، وطورت منتجات جديدة باستمرار. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. استنادًا إلى خبرة سنوات عديدة في صناعة منفاخ الجذور ، طورت B-Tohin منتجًا جديدًا: YU-EG Roots blower ، الذي يحتوي على طلاء مضاد للتآكل PTFE في الأجزاء الداخلية الحالية الزائدة. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. إنها قابلة للتطبيق لتوصيل الغاز الخاص ، مثل الغاز الحيوي والغاز الحمضي والغاز القلوي وغاز النفايات الأخرى.
مواصفات
نموذج |
YU-EG200 |
القدرة الجوية |
20.64-45.47 م3/ دقيقة |
تفريغ الضغط التفاضلي |
10-70 كيلو باسكال |
سرعة الدوران |
850-1400 دورة في الدقيقة |
حجم مياه التبريد |
20 لتر / دقيقة |
نوع المحرك |
15-75 كيلو وات 380/400/415 / 440V ، 3PHASES ، 50 / 60HZ ، محرك من النوع المقاوم للانفجار |
ماركة السيارات |
المعيار: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لاختيارك |
نوع التثبيت |
المعيار: النوع الرأسي |
NW منفاخ بدون محرك |
850 كجم |
حجم التعبئة |
2.15 * 1.6 * 1.7 م (الطول * العرض * الارتفاع) |
ورقة المعلمة
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
1000 مم H2O | 2000 مم H2O | 3000 مم H2O | 4000 مم H2O | ||||||||
0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 200 |
200 (8 ") | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | |||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 |
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
5000 مم H2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 200 |
200 (8 ") | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | |||||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 |
قائمة مواد
لا. |
جزء اسم |
الكمية. |
المواد |
|
لا. |
جزء اسم |
الكمية. |
المواد |
1 |
اسطوانة |
1 |
HT200 |
|
17 |
ثقب دبوس وتد |
4 |
|
2 |
محرك لوحة نهاية |
1 |
HT200 |
|
18 |
لوحة نهاية العتاد |
1 |
HT200 |
3 |
نظام التبريد |
|
|
|
19 |
قاذف الشحوم |
2 |
45 # |
4 |
حلمة تشحيم |
4 |
نحاس |
|
20 |
الجوز الدائري |
2 |
45 # |
5 |
ختم الغاز |
8 |
PTFE |
|
21 |
ختم النفط |
2 |
FPM |
6 |
ختم النفط |
4 |
FPM |
|
22 |
يا الدائري |
2 |
FPM |
7 |
دافع المكره |
1 |
QT500 |
|
23 |
ترس مخروطي داخلي |
2 |
20CrMnTi |
8 |
يا الدائري |
8 |
FPM |
|
24 |
الجوز المشبك |
2 |
45 # |
9 |
ختم النفط |
1 |
FPM |
|
25 |
الياقة اليمنى |
2 |
45 # |
10 |
تحمل |
2 |
GCr15 |
|
26 |
غطاء خزان الزيت |
1 |
HT200 |
11 |
مفتاح |
1 |
45 # |
|
27 |
قياس مستوى الزيت |
1 |
مادة صمغية |
12 |
محرك غطاء المكره |
1 |
45 # |
|
28 |
ربيع الفراشة |
2 |
65 مليون |
13 |
عصابة القفز |
2 |
65 مليون |
|
29 |
أوقف الغسالة |
2 |
س 235 |
14 |
المكره مدفوعة |
|
QT500 |
|
30 |
المكونات المغناطيسية |
1 |
|
15 |
غطاء دافع مدفوع |
1 |
45 # |
|
31 |
تحمل |
2 |
GCr15 |
16 |
يا الدائري |
2 |
FPM |
|
32 |
كم رمح |
4 |
45 # |

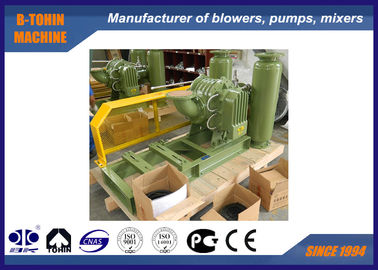

تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح
2. فراغ ضغط تخفيف صمام
3. فحص الصمام
4. مدخل الفولاذ المقاوم للصدأ كاتم الصوت (مع مرشح)
5. كاتم الصوت الفولاذ المقاوم للصدأ
6. القاعدة العامة (مع غطاء الحزام)
7. الفولاذ المقاوم للصدأ المشتركة مرنة وصدمة وسادة
8. البكرة
9. مقياس الضغط
10. الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. المحرك
