مكان المنشأ: | الصين |
اسم العلامة التجارية: | BK |
إصدار الشهادات: | ISO9001/ISO14001 |
رقم الموديل: | YU-EG125 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiable |
تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
وقت التسليم: | 15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات |
القدرة على العرض: | 20 مجموعة لكلّ شهر |
سعة: | 7.96-18.78 م 3 / دقيقة | تفريغ الضغط التفاضلي: | 10-80KPA |
---|---|---|---|
حجم تجويف: | DN125 (5 بوصة) | نوع التبريد: | ماء |
نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | الغاز الحيوي والغاز العادم ووسائل النقل المتفجرة |
إبراز: | منفاخ غاز النفايات,منفاخ الغاز الطبيعي |

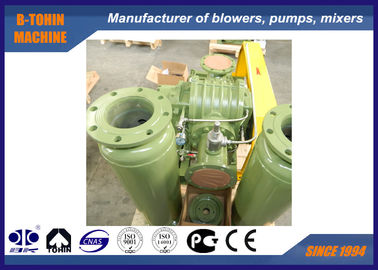

جذور الغاز الحيوي المنفاخ ، الغاز الحيوي والحمض منفاخ ، مضاد للتآكل
تطبيق
YU-EG series blower is designed for special gas use. تم تصميم منفاخ سلسلة YU-EG للاستخدام الخاص للغاز. By coating the inside over-current parts with PTFE and adopting stainless flexible joint, stainless inlet and outlet silencer, it can be applied in conveying bio gas, alkali, acid and other flammable gas. من خلال طلاء الأجزاء الداخلية ذات التيار الزائد باستخدام PTFE واعتماد وصلة مرنة غير قابلة للصدأ ، وكاتم دخول ومخرج غير قابل للصدأ ، يمكن استخدامه في نقل الغاز الحيوي والقلويات والأحماض والغازات الأخرى القابلة للاشتعال.
مواصفات
نموذج |
YU-EG125 |
القدرة الجوية |
7.96-18.78 م3/ دقيقة |
تفريغ الضغط التفاضلي |
10-80KPA |
سرعة الدوران |
1000-1650 دورة في الدقيقة |
حجم مياه التبريد |
12 لتر / دقيقة |
نوع المحرك |
4-37KW 380/400/415 / 440V ، 3PHASES ، 50 / 60HZ ، محرك من النوع المقاوم للانفجار |
ماركة السيارات |
المعيار: محرك Siemens Beide أو Wannan محرك سيمنز و ABB لاختيارك |
نوع التثبيت |
المعيار: النوع الرأسي |
NW منفاخ بدون محرك |
350 كجم |
حجم التعبئة |
1.8 * 1.3 * 1.5 م (الطول * العرض * الارتفاع) |
الميزات
1. هيكل مدمج ، نفس بناء مدخل ومخرج المنفاخ ، مناسب لأنواع التثبيت المختلفة
2. يتم صب المكره و العمود كجزء كامل من أجل التشغيل المستقر.
3. المحامل والأختام عالية الجودة تضمن التشغيل الآمن.
4. هيكل تبريد الماء مستخدم لحماية المحمل من التسخين الزائد.
5. محرك DIIBT4 مجهز للاستخدام في المناطق الخطرة.
ورقة المعلمة
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم / سم 2 | |||||||
1000 مم H2O | 2000 مم H2O | 3000 مم H2O | 4000 مم H2O | ||||||||
0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 125 |
125 (5 ") | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
نموذج |
بورت ديا (مم) |
سعة المدخل (m3 / min) وقوة العمود (kW) تحت ضغط مختلف |
تبريد ماء |
||||||||
سرعة دورة في الدقيقة |
0.5 كجم / سم 2 | 0.6 كجم / سم 2 | 0.7 كجم / سم 2 | 0.8 كجم / سم 2 | |||||||
5000 مم H2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||||
م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | م 3 / دقيقة | كيلوواط | ||||
YU-EG 125 |
125 (5 ") | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
هيكل الجسم الرئيسي منفاخ
تجميع رسم حزمة المنفاخ
العرض القياسي للنطاق
1. منفاخ رمح
2. فراغ ضغط تخفيف صمام
3. فحص الصمام
4. كاتم الصوت مدخل (مع مرشح)
5. تصريف كاتم الصوت
6. القاعدة العامة (مع غطاء الحزام)
7. المطاط المشترك وسادة مرنة وصدمة
8. البكرة
9. مقياس الضغط
10. الحزام
11. البراغي والصواميل وأجزاء التوصيل الأخرى
12. المحرك
