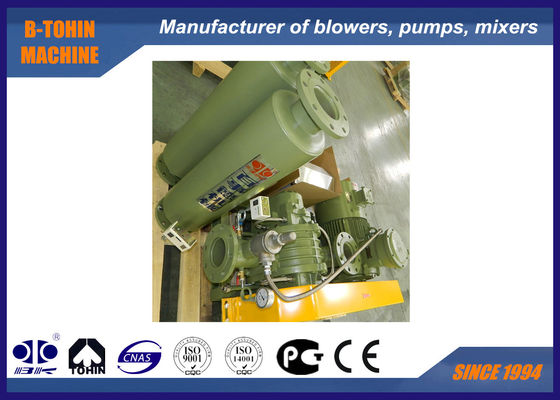

النفايات و قابل للاشتعال منفاخ الغاز منفاخ، الغاز الحيوي الروتاري المنفاخ

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	BK
إصدار الشهادات:	ISO9001/ISO14001
رقم الموديل:	YU-EG150

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	تصدير حالة معياريّ خشبيّ
وقت التسليم:	15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات
القدرة على العرض:	20 مجموعة لكلّ شهر

مفصلة وصف المنتج

سعة:	13.81-29.26 م3/دقيقة	تصريف الضغط التفاضلي:	10-70KPA
حجم التجويف:	DN150 (6 ")	نوع التبريد:	ماء
نوع الاتصال:	حزام مدفوعة	الحزام والبكرة:	نقل الغاز الحيوي والغازات العادمة والوسائط المتفجرة
سرعة:	850-1400 دورة في الدقيقة	قوة رمح:	4.57-33.92 كيلو واط
مياه التبريد:	15 لتر/دقيقة	قوة المحرك:	11-22/30/37-45/55-75 كيلو واط
مسامير الأساس:	4-M16*400	وزن:	530 كجم
إبراز:	منفاخ الغاز الطبيعي , الجذور الروتاري منفاخ لوب

منفاخ غاز حيوي دوار، منفاخ نفايات وغاز قابل للاشتعال، منفاخ غاز من نوع جذور

عن YU-EG

منذ تأسيسها، استوردت B-Tohin التكنولوجيا والمعدات المتقدمة، وطورت منتجات جديدة باستمرار. منفاخ من نوع YU-EG هو نوع جديد من المنتجات يتم طلاء الغلاف والدوارات فيه بمواد خاصة مقاومة للتآكل. وهو قابل للتطبيق لتوصيل الغازات الخاصة، مثل الغاز الحيوي وغاز النفايات.

المواصفات

الموديل	YU-EG150
سعة الهواء	13.81-29.26م³/دقيقة
ضغط التفاضل التفريغ	10-70KPA
سرعة الدوران	850-1400 دورة في الدقيقة
حجم مياه التبريد	15 لتر/دقيقة
نوع المحرك	5.5-45 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، محرك مقاوم للانفجار
نوع التركيب	قياسي: نوع عمودي
الوزن الصافي للمنفاخ بدون محرك	530 كجم
حجم التعبئة التقريبي	2.01.41.65م (طولعرضارتفاع)

ورقة المعلمات

الموديل	قطر المنفذ مم	سعة الدخول (م3/دقيقة) وقوة العمود (كيلو واط) تحت ضغوط مختلفة									تبريد ماء لتر/دقيقة
		سرعة دورة في الدقيقة	0.1 كجم/سم2		0.2 كجم/سم2		0.3 كجم/سم2		0.4 كجم/سم2
			1000 مم ماء		2000 مم ماء		3000 مم ماء		4000 مم ماء
			0.01 ميجا باسكال		0.02 ميجا باسكال		0.03 ميجا باسكال		0.04 ميجا باسكال
			م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط
YU-EG 150	150 (6 بوصة)	850	16.93	4.57	16.03	8.01	15.34	10.90	14.78	14.41	15
		1000	20.29	5.38	19.40	9.42	18.70	12.83	18.14	16.95
		1150	23.66	6.19	22.76	10.84	22.07	14.75	21.50	19.50
		1250	25.90	6.73	25.00	11.78	24.31	16.03	23.75	21.19
		1400	29.26	7.53	28.37	13.19	27.67	17.96	27.11	23.73

الموديل	قطر المنفذ مم	سعة الدخول (م3/دقيقة) وقوة العمود (كيلو واط) تحت ضغوط مختلفة									تبريد ماء لتر/دقيقة
		سرعة دورة في الدقيقة	0.5 كجم/سم2		0.6 كجم/سم2		0.7 كجم/سم2		0.8 كجم/سم2
			5000 مم ماء		6000 مم ماء		7000 مم ماء		8000 مم ماء
			0.05 ميجا باسكال		0.06 ميجا باسكال		0.07 ميجا باسكال		0.08 ميجا باسكال
			م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط	م3/دقيقة	كيلو واط
YU-EG 150	150 (6 بوصة)	850	14.26	18.14	13.81	21.65					15
		1000	17.63	21.35	17.18	25.47	16.75	27.14
		1150	20.99	24.55	20.54	29.30	20.11	31.21
		1250	23.23	26.68	22.78	31.84	22.36	33.92
		1400	26.59	29.88	26.15	35.66	25.72	37.99

قائمة المواد

رقم	اسم الجزء	الكمية	المواد	رقم	اسم الجزء	الكمية	المواد
1	الاسطوانة	1	HT200	17	فتحة دبوس التثبيت	4
2	لوحة نهاية القيادة	1	HT200	18	لوحة نهاية التروس	1	HT200
3	نظام التبريد			19	قاذف الشحم	2	45#
4	حلمة الشحم	4	نحاس	20	صمولة دائرية	2	45#
5	مانع تسرب الغاز	8	PTFE	21	مانع تسرب الزيت	2	FPM
6	مانع تسرب الزيت	4	FPM	22	حلقة دائرية	2	FPM
7	دوار القيادة	1	QT500	23	ترس مخروطي داخلي	2	20CrMnTi
8	حلقة دائرية	8	FPM	24	صمولة تثبيت	2	45#
9	مانع تسرب الزيت	1	FPM	25	طوق يمين	2	45#
10	محمل	2	GCr15	26	غطاء خزان الزيت	1	HT200
11	مفتاح	1	45#	27	مقياس مستوى الزيت	1	راتنج
12	غطاء دوار القيادة	1	45#	28	زنبرك فراشة	2	65Mn
13	حلقة قفز	2	65Mn	29	حلقة توقف	2	Q235
14	دوار مدفوع		QT500	30	سدادة مغناطيسية	1
15	غطاء دوار مدفوع	1	45#	31	محمل	2	GCr15
16	حلقة دائرية	2	FPM	32	كم العمود	4	45#
