| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | يو-EG40 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية |
| وقت التسليم: | من 15 إلى 30 يوم عمل، يعتمد على كمية الطلب والمواصفات |
| القدرة على العرض: | 20 مجموعات شهريا |
| سعة: | 0.42-1.65 م³/دقيقة | تصريف الضغط التفاضلي: | 10-70KPA |
|---|---|---|---|
| حجم التجويف: | DN40 (1.5 بوصة) | نوع التبريد: | ماء |
| نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | نقل الغاز الحيوي والغازات العادمة والوسائط المتفجرة |
| قوة رمح: | 0.82-2.42 كيلو واط | سرعة: | 1500-2150 دورة في الدقيقة |
| مياه التبريد: | 3 لتر/دقيقة | التطبيقات: | الغاز الحيوي والغاز النفايات |
| مادة: | مكافحة التآكل | ||
| إبراز: | منفاخ جذور شديد التحمل,نقل هوائي بمنفاخ جذور,منفاخ صناعي لتهوية الغاز الحيوي |
||

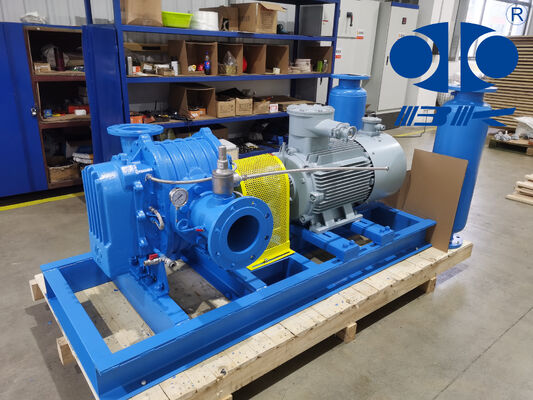

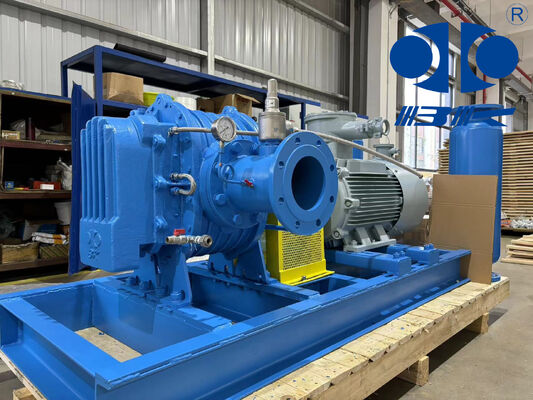

منفاخ YU-EG الثقيل للنقل الهوائي والتهوية الصناعية
عن YU-EG
منذ تأسيسها، استوردت B-Tohin التكنولوجيا والمعدات المتقدمة وطورت منتجات جديدة باستمرار. منفاخ من نوع YU-EG هو نوع جديد من المنتجات يتم طلاء الغلاف والدوارات فيه بمواد خاصة مقاومة للتآكل. وهو قابل للتطبيق لتوصيل الغازات الخاصة، وخاصة لنقل الغاز الحيوي.
الخصائص الرئيسية
المزايا الرئيسية
المواصفات
|
الموديل |
YU-EG40 |
|
سعة الهواء |
0.42-1.65م3/دقيقة |
|
ضغط التفريغ |
10-70KPA |
|
سرعة الدوران |
1500-2150 دورة في الدقيقة |
|
حجم مياه التبريد |
3 لتر/دقيقة |
|
نوع المحرك |
1.5-4 كيلو واط 380/400/415/440 فولت، 3 مراحل، 50/60 هرتز، محرك مقاوم للانفجار |
|
نوع التركيب |
قياسي: نوع عمودي |
|
الوزن الصافي للمنفاخ بدون محرك |
75 كجم |
جدول المعلمات
| النوع |
قطر المنفذ (مم) |
السرعة (دورة في الدقيقة) |
الضغط (كجم/سم²) |
تدفق الهواء الداخل (م³/دقيقة) |
طاقة العمود (كيلو واط) |
مياه التبريد (لتر/دقيقة) |
| YU-EG40 | 40 (1.5 بوصة) | 1500-2150 | 0.1-0.7 | 0.42-1.65 | 0.82-2.42 | 3 |
قائمة المواد
| رقم | الاسم | الكمية | المادة | رقم | الاسم | الكمية | المادة |
| 1 | الاسطوانة | 1 | HT200 | 17 | دبوس تحديد الموضع | 4 | |
| 2 | لوحة نهاية مدفوعة | 1 | HT200 | 18 | لوحة نهاية التروس | 1 | HT200 |
| 3 | نظام التبريد | 19 | موزع الشحم | 2 | 45# | ||
| 4 | حلمة الشحم | 4 | نحاس | 20 | صمولة دائرية | 2 | 45# |
| 5 | مانع تسرب الهواء | 8 | PTFE | 21 | مانع تسرب الزيت | 2 | FPM |
| 6 | مانع تسرب الزيت | 4 | FPM | 22 | حلقة دائرية | 2 | FPM |
| 7 | دفاعة مدفوعة | 1 | QT500 | 23 | ترس مخروطي داخلي | 2 | 20CrMnTi |
| 8 | حلقة دائرية | 8 | FPM | 24 | صمولة تثبيت | 2 | 45# |
| 9 | مانع تسرب الزيت | 1 | FPM | 25 | طوق يمين | 2 | 45# |
| 10 | محمل | 2 | GCr15 | 26 | غطاء الزيت | 1 | HT200 |
| 11 | مفتاح | 1 | 45# | 27 | مقياس مستوى الزيت | 1 | راتنج |
| 12 | غطاء الدفاعة المدفوعة | 1 | 45# | 28 | زنبرك فراشة | 2 | 65Mn |
| 13 | حلقة قفز | 2 | 65Mn | 29 | حلقة توقف | 2 | Q235 |
| 14 | دفاعة مدفوعة | 1 | QT500 | 30 | سدادة مغناطيسية | 1 | |
| 15 | غطاء الدفاعة المدفوعة | 1 | 45# | 31 | محمل | 2 | GCr15 |
| 16 | حلقة دائرية | 2 | FPM | 32 | كم العمود | 4 | 45# |
رسم تجميعي لحزمة المنفاخ

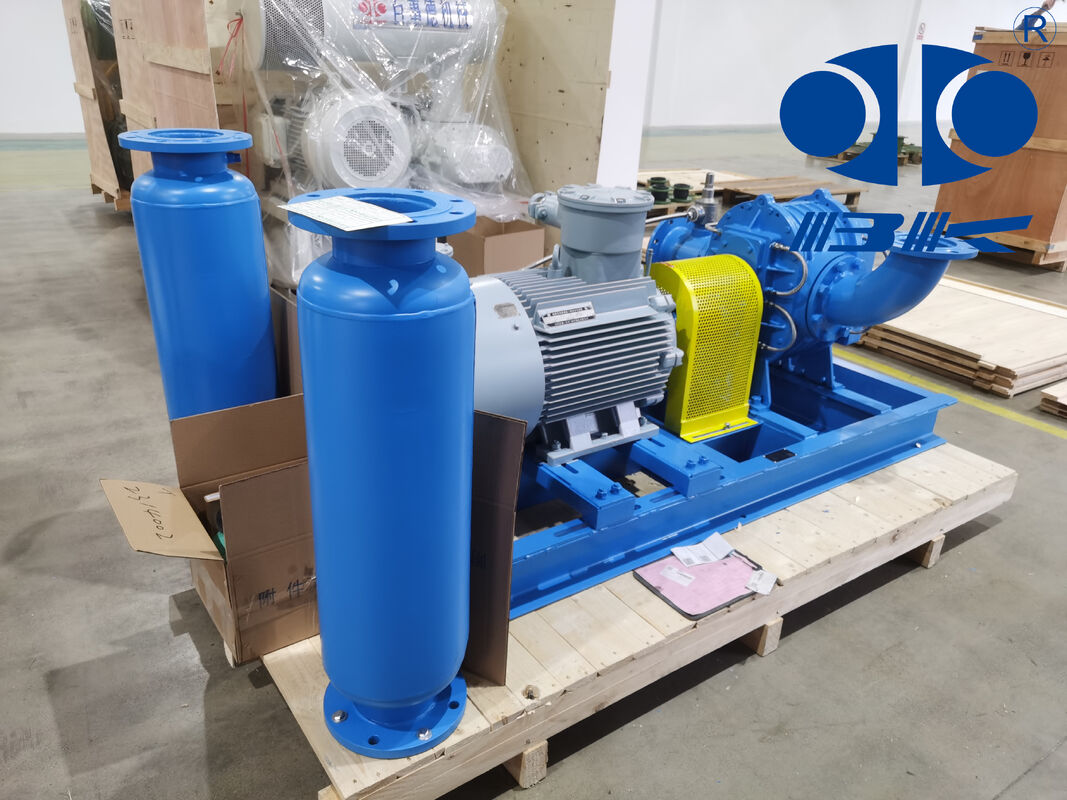

نطاق التوريد القياسي
1. منفاخ عمود
2. صمام تخفيف الضغط الفراغي
3. صمام عدم رجوع
4. كاتم صوت المدخل (مع فلتر): فولاذ مقاوم للصدأ
5. كاتم صوت المخرج: فولاذ مقاوم للصدأ
6. قاعدة عامة (مع غطاء حزام)
7. وصلة مرنة من الفولاذ المقاوم للصدأ ووسادة صدمات
8. بكرة
9. مقياس الضغط
10. حزام
11. مسامير وصواميل وأجزاء توصيل أخرى
12. محرك
