الصانع المهنية لأنواع مختلفة من المنافيخ

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BK |
| إصدار الشهادات: | ISO9001/ISO14001 |
| رقم الموديل: | يو-EG80 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير حالة معياريّ خشبيّ |
| وقت التسليم: | 15 إلى 30 أيام عمل، يعتمد على كمية النظام والمواصفات |
| القدرة على العرض: | 20 مجموعة لكلّ شهر |
| سعة: | 3.84-11.59 م3/دقيقة | تصريف الضغط التفاضلي: | 10-80 كيلو باسكال |
|---|---|---|---|
| حجم التجويف: | DN80 (3 ") | نوع التبريد: | ماء |
| نوع الاتصال: | حزام مدفوعة | الحزام والبكرة: | نقل الغاز الحيوي والغازات العادمة والوسائط المتفجرة |
| سرعة: | 850-1650 دورة في الدقيقة | قوة المحرك: | 7.5-11/15-18.5 كيلو واط |
| بقع الأساس: | 6-M12*220 | وزن: | 290 كجم |
| إبراز: | منفاخ غاز النفايات,منفاخ الغاز الطبيعي |
||

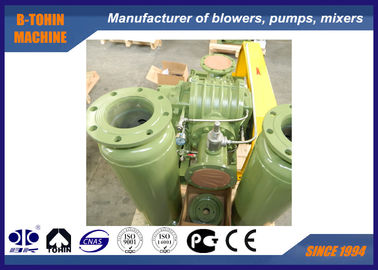

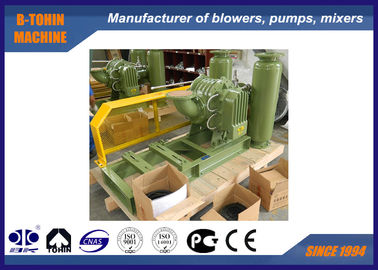

منفاخ غاز حيوي دوار، مضاد للتآكل، ومنفاخ نقل الغاز القابل للاشتعال
الميزات
1. هيكل مدمج، مدخل ومخرج بنفس البناء، طرق تركيب متعددة الأشكال
2. هيكل متكامل للمكره والعمود، والذي يمكن أن يتجنب عيب النوع المنفصل.
3. هيكل تبريد مائي يمكنه تحسين حالة عمل المحمل وإطالة عمر الخدمة.
4. رش طلاء خاص (PTFE) مع مقاومة جيدة للتآكل والالتصاق على المكره والأجزاء التي تلامس السائل.
5. تم تصميم المنفاخ لنقل الوسط الخاص للحمض والقلويات والغازات المسببة للتآكل الأخرى.
المواصفات
|
الموديل |
YU-E80 |
|
سعة الهواء |
3.84-11.59m3/min |
|
ضغط التفريغ التفاضلي |
10-80KPA |
|
السرعة الدورانية |
850-1650 دورة في الدقيقة |
|
حجم ماء التبريد |
8 لتر/دقيقة |
|
نوع المحرك |
7.5-11/15-18.5KW 380/400/415/440V، 3 مراحل، 50/60HZ، محرك من النوع المقاوم للانفجار |
|
ماركة المحرك |
قياسي: محرك Siemens Beide أو Wannan محرك Siemens و ABB كخيار لك |
|
نوع التركيب |
قياسي: نوع رأسي |
|
الوزن الصافي للمنفاخ بدون محرك |
290 كجم |
|
حجم التعبئة تقريبًا. |
1.55*1.0*1.35 م (الطول*العرض*الارتفاع) |
ورقة المعلمات
| الموديل |
قطر المنفذ (مم) |
سعة المدخل (م3/دقيقة) وقوة العمود (كيلو واط) تحت ضغوط مختلفة |
تبريد ماء |
||||||||
| السرعة دورة في الدقيقة |
0.1 كجم/سم2 | 0.2 كجم/سم2 | 0.3 كجم/سم2 | 0.4 كجم/سم2 | |||||||
| 1000 ممH2O | 2000 ممH2O | 3000 ممH2O | 4000 ممH2O | ||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | ||||||||
| م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||||
|
YU-EG 80 |
80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | |||
| الموديل |
قطر المنفذ (مم) |
سعة المدخل (م3/دقيقة) وقوة العمود (كيلو واط) تحت ضغوط مختلفة |
تبريد ماء |
||||||||
| السرعة دورة في الدقيقة |
0.5 كجم/سم2 | 0.6 كجم/سم2 | 0.7 كجم/سم2 | 0.8 كجم/سم2 | |||||||
| 5000 ممH2O | 6000 ممH2O | 7000 ممH2O | 8000 ممH2O | ||||||||
| 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | ||||||||
| م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | م3/دقيقة | كيلو واط | ||||
| YU-EG80 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | |||
هيكل الجسم الرئيسي للمنفاخ
رسم تجميعي لحزمة المنفاخ
الإمداد القياسي للنطاق
1. منفاخ العمود
2. صمام تخفيف الضغط الفراغي
3. صمام فحص
4. كاتم صوت المدخل (مع مرشح)
5. كاتم صوت التفريغ
6. قاعدة عامة (مع غطاء الحزام)
7. وصلة مطاطية مرنة ووسادة صدمات
8. بكرة
9. مقياس الضغط
10. حزام
11. مسامير وصواميل وأجزاء توصيل أخرى
12. محرك
